Презентация на тему "Защита_курсовая_2018" по информатике

Презентация по слайдам
Слайд №1

Текст слайда: МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ Федеральное государственное бюджетное образовательное учреждение высшего образования «Глазовский государственный педагогический институт имени В.Г. Короленко» Кафедра математики и информатики Курсовая работа по междисциплинарному курсу «Технология разработки программного обеспечения» БИЯНОВ И.Ю. студент 3 курса факультета информатики, физики и математики Специальность 09.02.03 Программирование в компьютерных системах ПРОГРАММНАЯ ОБРАБОТКА ДАТЧИКА ОСВЕЩЕННОСТИ Глазов, 2018


Слайд №2

Текст слайда: Что такое робототехника? Робототе хника (от робот и техника; англ. robotics — роботика, роботехника)

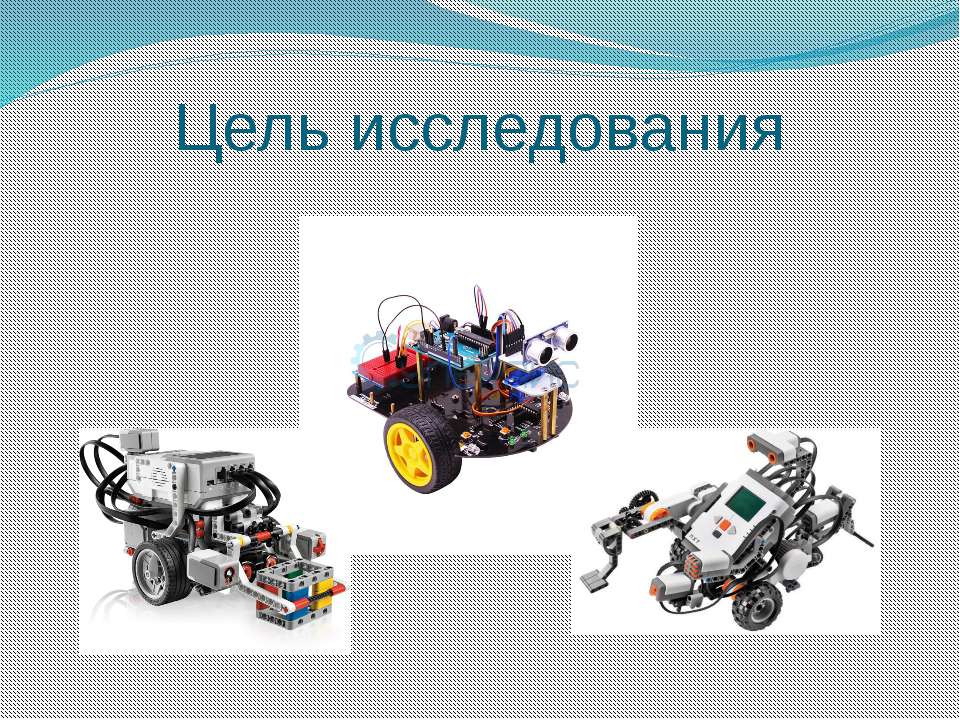

Слайд №3

Текст слайда: Цель исследования

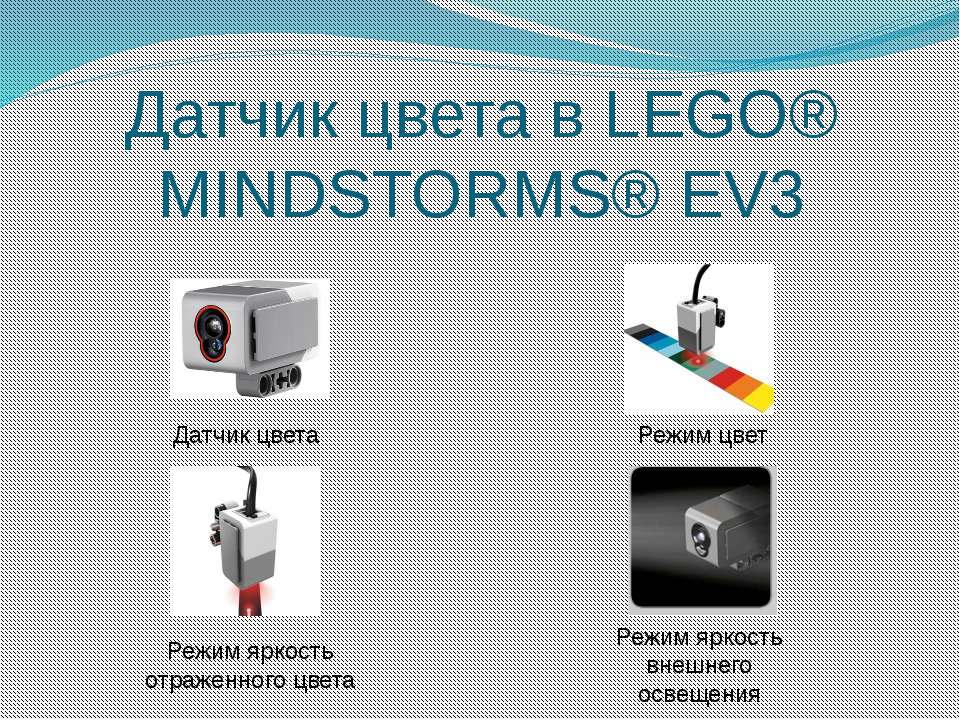

Слайд №4

Текст слайда: Датчик цвета в LEGO® MINDSTORMS® EV3 Датчик цвета Режим цвет Режим яркость отраженного цвета Режим яркость внешнего освещения

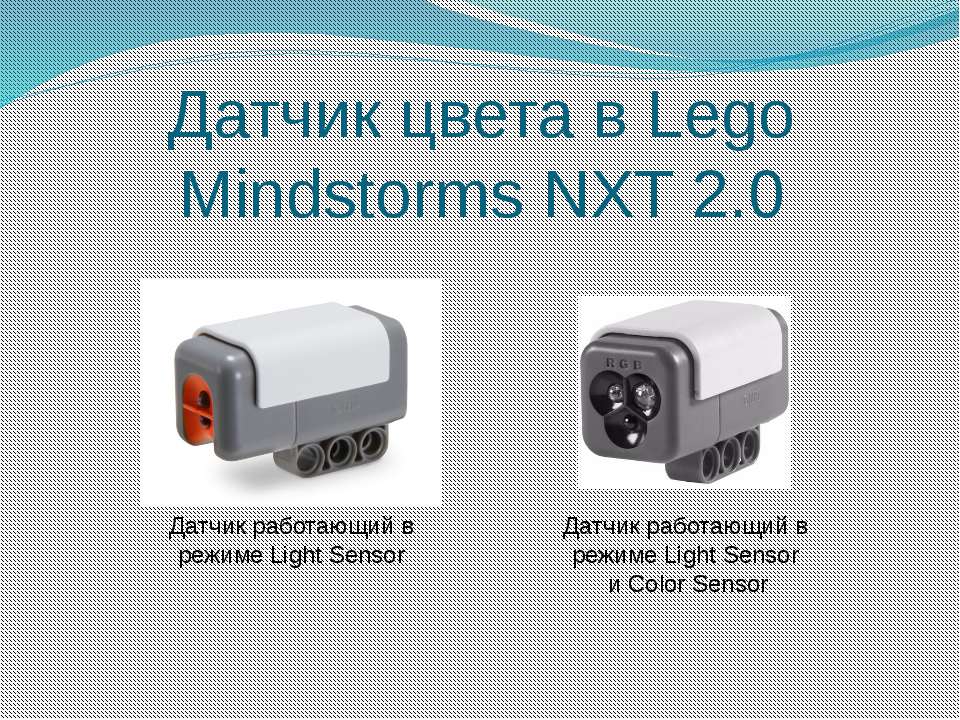

Слайд №5

Текст слайда: Датчик цвета в Lego Mindstorms NXT 2.0 Датчик работающий в режиме Light Sensor Датчик работающий в режиме Light Sensor и Color Sensor

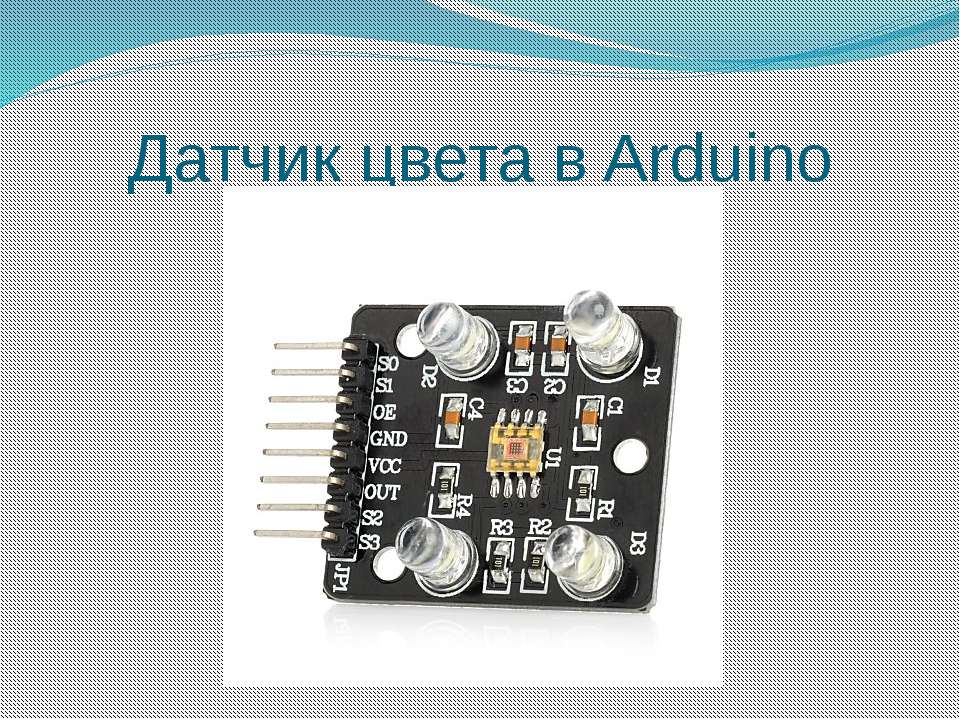

Слайд №6

Текст слайда: Датчик цвета в Arduino

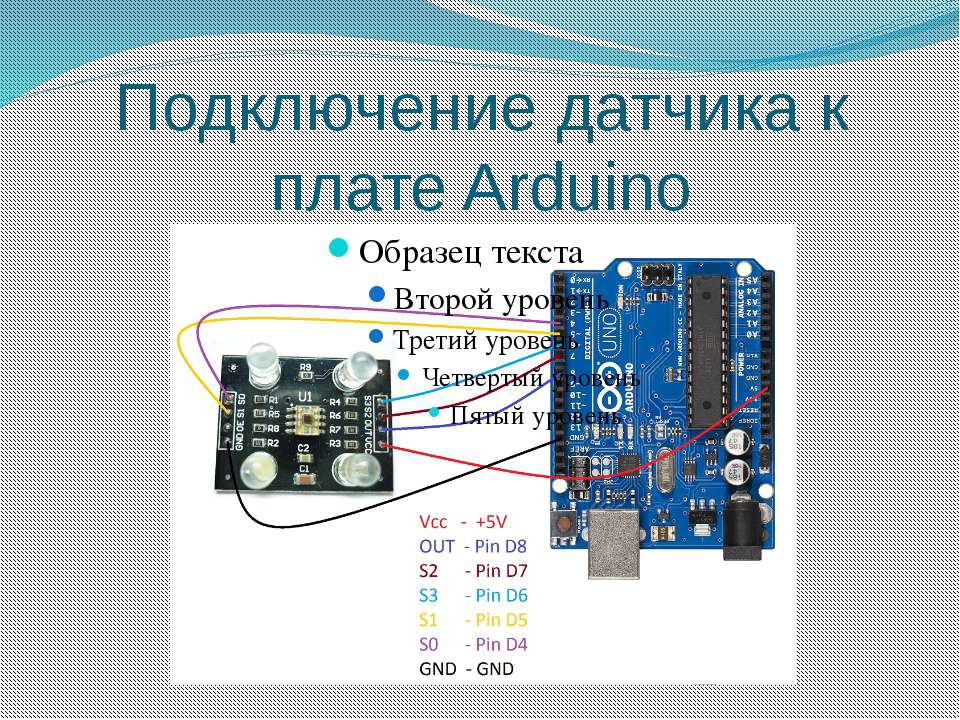

Слайд №7

Текст слайда: Подключение датчика к плате Arduino

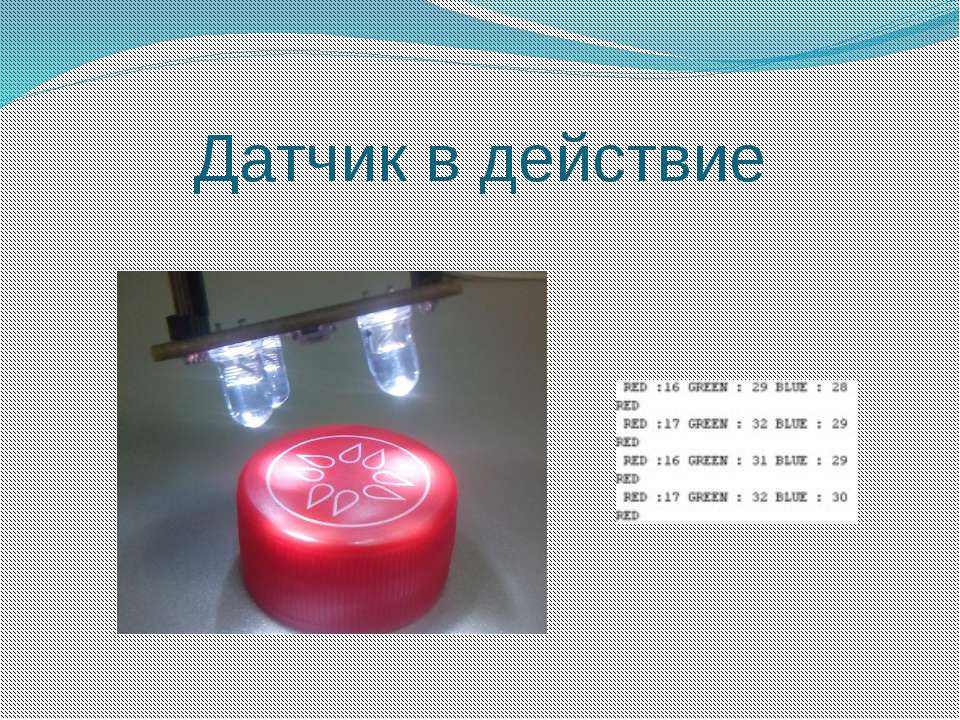

Слайд №8

Текст слайда: Датчик в действие

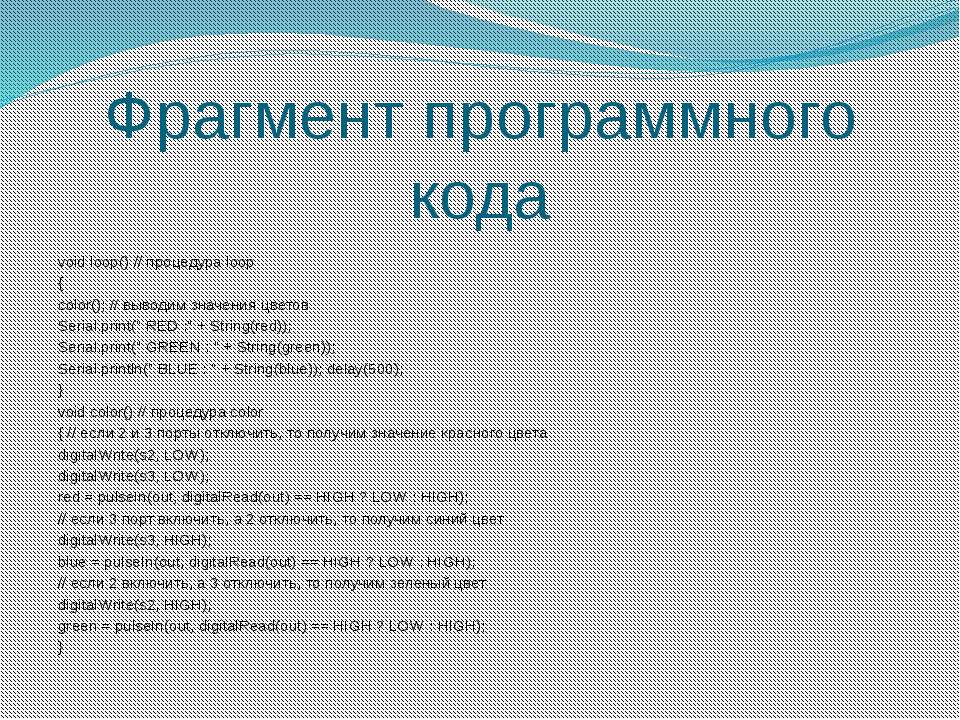

Слайд №9

Текст слайда: Фрагмент программного кода void loop() // процедура loop { color(); // выводим значения цветов Serial.print(" RED :" + String(red)); Serial.print(" GREEN : " + String(green)); Serial.println(" BLUE : " + String(blue)); delay(500); } void color() // процедура color { // если 2 и 3 порты отключить, то получим значение красного цвета digitalWrite(s2, LOW); digitalWrite(s3, LOW); red = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); // если 3 порт включить, а 2 отключить, то получим синий цвет digitalWrite(s3, HIGH); blue = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); // если 2 включить, а 3 отключить, то получим зеленый цвет digitalWrite(s2, HIGH); green = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); }

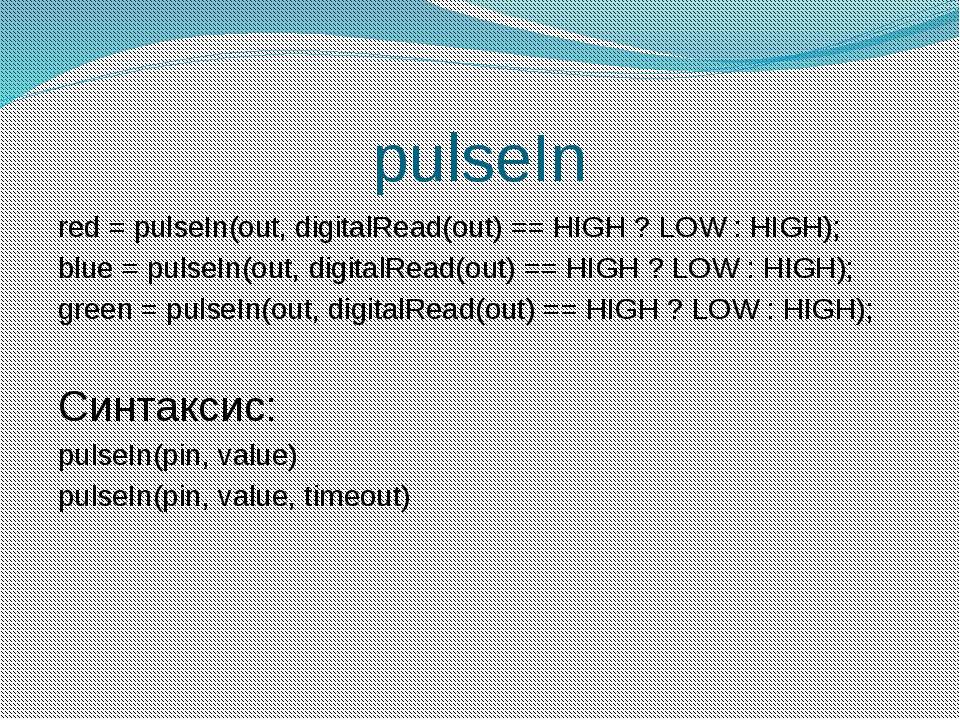

Слайд №10

Текст слайда: pulseIn red = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); blue = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); green = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH); Синтаксис: pulseIn(pin, value) pulseIn(pin, value, timeout)

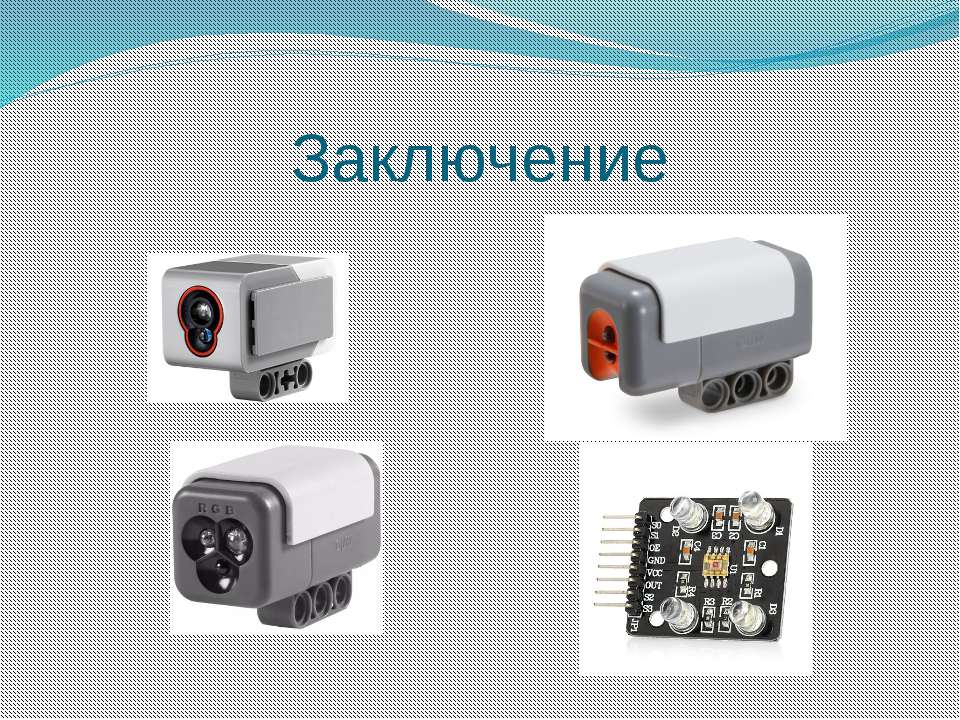

Слайд №11

Текст слайда: Заключение
